一、概述：
    XFZ(Y)系列细粉分离器是一种高效型细粉分离器。独特的结构型式和合理的结构参数及选型，使它在保证分离性能具有较高的效率和较小阻力的前提下，采用了较少的金属消耗量，且布置上很方便。可广泛应用于大型燃煤锅炉中贮式制粉系统和小型燃煤锅炉的烟气净化装置。
二、工作原理及结构特点：
    XFZ(Y)系列细粉分离器的工作原理是利用重力分离、离心分离，使不同颗粒的煤粉分离。含尘气流由分离器入口切向引入分离器内作旋转运动，固体粒子靠离心力甩向外筒壁并向下运动，由下部排尘口排出，净化后的气流由顶部排气口排出。
   其****特点是：入口用直切式，异型入口结构，减少了进气与内部旋流的相互干扰，有效地组织了分离器的气流工况，提高了分离器的效率。在排气管内装有适当形式的导向叶片，减少了分离器的阻力，从而保证了该系列产品具有良好的性能。
三、型号说明：

细粉分离   （横线）旋向(Z-左旋、Y-右旋)         主参数(分离筒节内径φ2150)
四、规格与型号：
    FZ(Y)系列细粉分离器常用的从φ1050～φ3500mm等规格可适用的风量范围:10000～120000m  H，进口速度为16～21m/s，筒体速度为2.6～3.5m/s，按进口速度计算的阻力系数为6.2～6.5，按筒体速度计算的阻力系数为240～250，效率不低于85～90%。

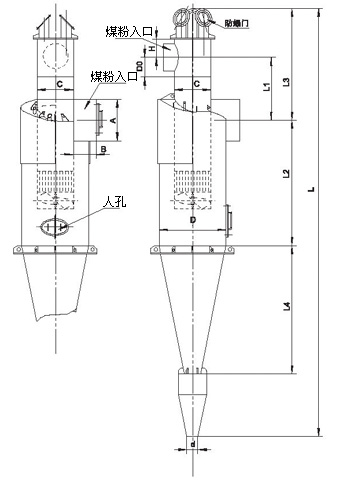

型号	通风量Q（m3/h）	D	L	L1	L2	L3	L4	D0	d	C	A	B	H	重量（kg）
XFZ（Y）	3000～7000	1050	3724	896	1986	3124	1948	480	165	650	780	290	280	1374
XFZ（Y）	6000～900	1250	7140	988	2376	3985	2485	540	215	690	860	320	300	1549
XFZ（Y）	10000～15000	1450	～9130	1194	2915	4564	3014	610	263	870	977	370	353	1766
XFZ（Y）	20000～25000	1600	～9970	1304	3215	5019	3326	675	263	960	1076	405	353	2088
XFZ（Y）	30000～35000	1850	～11170	1481	3715	5778	3848	780	315	1110	1241	470	449	2736
XFZ（Y）	40000～45000	2150	～12953	1693	4315	6690	4476	900	367	1290	1439	550	521	3644
XFZ（Y）	50000～55000	2350	～14077	1831	4715	7295	4895	1000	367	1470	1571	600	559	4298
XFZ（Y）	60000～65000	2650	～15860	2050	5315	8209	5518	1150	367	1590	1767	680	641	5821
XFZ（Y）	75000～85000	3000	～17925	2350	6030	9260	6279	1250	367	1800	2000	770	725	8077
XFZ（Y）	95000～100000	3250	～19080	2474	6415	9890	6644	1345	416	1920	2110	830	775	10236
XFZ（Y）	110000～115000	3500	～20754	2660	7030	10780	7275	1470	416	2100	2330	900	845	12390

五、安装运行及维护：
    细粉分离器的组装，支撑及管道连接，应按有关图纸和技术规定执行，并符合原水电部颁发的《电力设施及验收技术规范》《SDJ-245-88》，各部位的焊接必须严格保证其气密性，排气管与筒体、锥体（特别是排尘口）之间的不同心度必须控制在0.3～0.5%以内；每次小修时，均应打开人孔门及防爆门，及时清除各部位的积粉，仔细检查各部位的磨损情况，以进行必要的检修或修补。
六、对老式细粉分离器的技术改造：

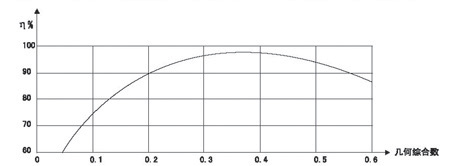

    针对目前电厂老式细粉分离器效率低的情况，很有必要对其进行技术改造，使其各部分相关尺寸更为合理，更为优化，则可显著提高分离效率，这对于难燃烧的无烟煤，有利于燃烧，可降低飞灰可燃物，减少机械不完全燃烧损失，从而提高锅炉运行经济性和安全性，对老式细粉分离器进行改造，根据分离器进口断面的动力矩和出口断面动力矩相等的原理可以推导出靠近细粉分离器壁面处的相对离心力P0的关系式。
